"Скрафтил ЦАП"
Примерно полгода назад прочитал одну чрезвычайно интересную статью про цифровой звук.

Если вкратце - есть две основных технологии превращения нулей и единичек в звук - это "однобитные" типа дельта-сигма и мультибитные типа R2R.

Также, в ней утверждалось, что дельта-сигма - это "преобразование курильщика", а вот R2R - это "преобразование здорового человека".

Я решил проверить это на практике.

Однако, когда посмотрел, сколько стоят мультибитные ЦАПЫ - охуел заживо.
Задумался, впрочем ненадолго. Вспомнил, что я неплохо представляю себе, за какой именно конец надо держать паяльник и можно попробовать собрать ЦАП самому.

По вечерам и выходным начал изучать теорию.
Потом смехотехнику схемотехнику существующих решений.
Потом "разрисовал" свою схему и "растащил" плату.

В итоге через полгода получится вот такой прототип:


Микросхемы на "панельках" для облегчения диагностики и замены в случае необходимости.

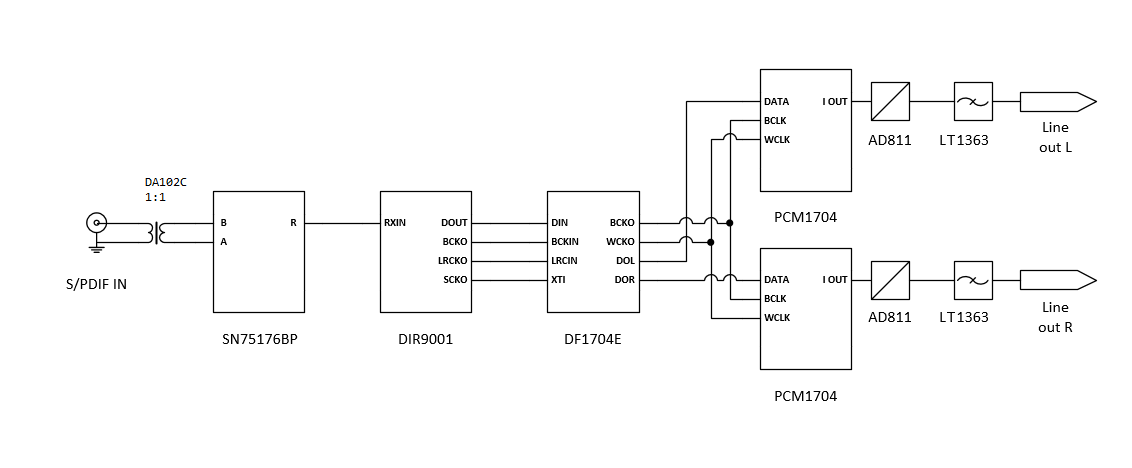

Принципиальная схема, простая, как палка:


Вход: коаксиал SPDIF, без реклока
Форматы: только PCM, 16 или 24 бит; 22, 44, 88 или 96 кГц.
Ресивер: Burr-Brown (TI) DIR9001
Цифровой фильтр: Burr-Brown (TI) DF1704
ЦАП: 2 x Burr-Brown (TI) PCM1704U-J
IV: AD811
RF: LT1363

Первое включение:


Три синих светодиода: индикация питания на линиях +3.3V, +5V, -5V
Два зеленых: +15V, -15V
Два рядом, которые не светятся (и слава Б-гу): "ошибка синхронизации" и "неверный формат данных".

Про звук.

Звучит он чрезвычайно интересно.
- звука МНОГО (что бы это ни значило)
- он офигительно детальный
- он "целостный"
- он мягкий
- он "быстрый"
- он динамичный

Хрен знает, стоило ли это всех денег и усилий, которые я вложил - но то, что это не зря - 100%.
Эксперимент признаю удачным.

PS: Сейчас так же неторопливо, по вечерам и выходным проектирую вторую версию.
